ICR-1602, ICR-1642 a ICR-1645
Nová generace routerů – Platforma v1 přináší pokročilou řadu průmyslových routerů.
Všechny routery využívají technologii LTE Cat.4.
Lze volit mezi základními modely a modely s více možnostmi, více LAN portů, doplnění např. o WiFi 5/ GNSS, sériové porty (RS232, RS485), vstupy/výstupy (DI/DO) atd.
Všechny routery používají systému Linux (ICR-OS).
Technologie pod kontrolou
LTE Cat.4 – spolehlivá a rychlá konektivita
Průmyslové routery ICR-1602, ICR-1642 a ICR-1645 jsou určeny pro aplikace s požadavky na rychlou a spolehlivou komunikaci v mobilních sítích. Typicky nacházejí uplatnění v M2M a IoT aplikacích: průmyslové PC, HMI, kiosky, měření, vzdálený monitoring či kamerové systémy, řízení dopravy, měřiče, UPS a další. Modely zajišťují bezdrátové propojení zařízení pomocí LTE Cat.4 (s fallbackem na 3G/2G), což znamená až 150Mbps download a 50Mbps upload při minimální latenci a vysoké spolehlivosti.
Možností je také redundantní mobilní konektivita (2× SIM), LAN porty, rozšíření o sériová rozhraní a digitální vstupy/výstupy pro flexibilní integraci do rozmanitých systémů. Modely s označením „W“ lze vybavit WiFi 5, varianty „G“ pak GNSS. Ovládat a spravovat router je možné na dálku díky zabezpečenému webovému rozhraní.
LTE Cat.4 (2× SIM)
až 5× Gigabit Ethernet portů
Volitelně: 1× RS232, 1× RS485, 1× DI, 1× DO
Volitelně: WiFi 5, GNSS
Napájecí napětí: 9 až 48V DC
Rozšířený provozní rozsah teplot: -40°C až +75°C
Kompaktní a robustní kovové provedení
RAM: 256MB; NAND Flash: 512MB (60MB RouterApps, 26.7 zákaznická data)
Hardwarová konfigurace

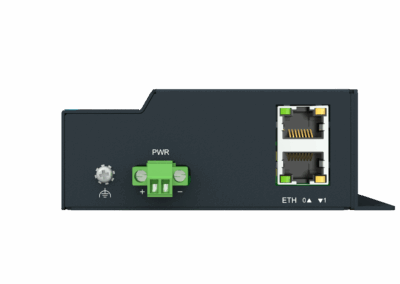

ICR-1602 – 2× Gigabit Ethernet, 2× SIM, Volitelně RS232, RS485, DI/DO

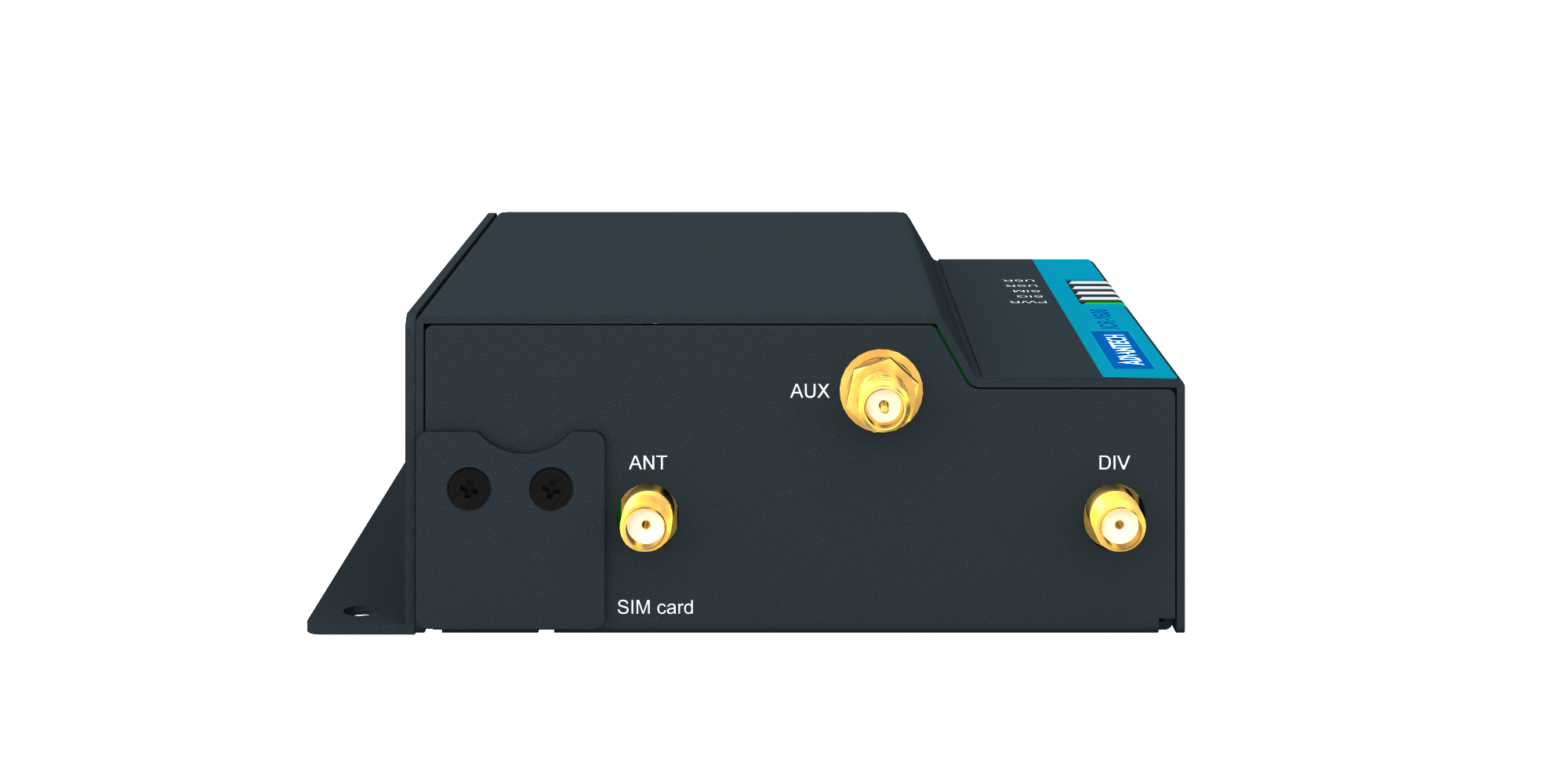

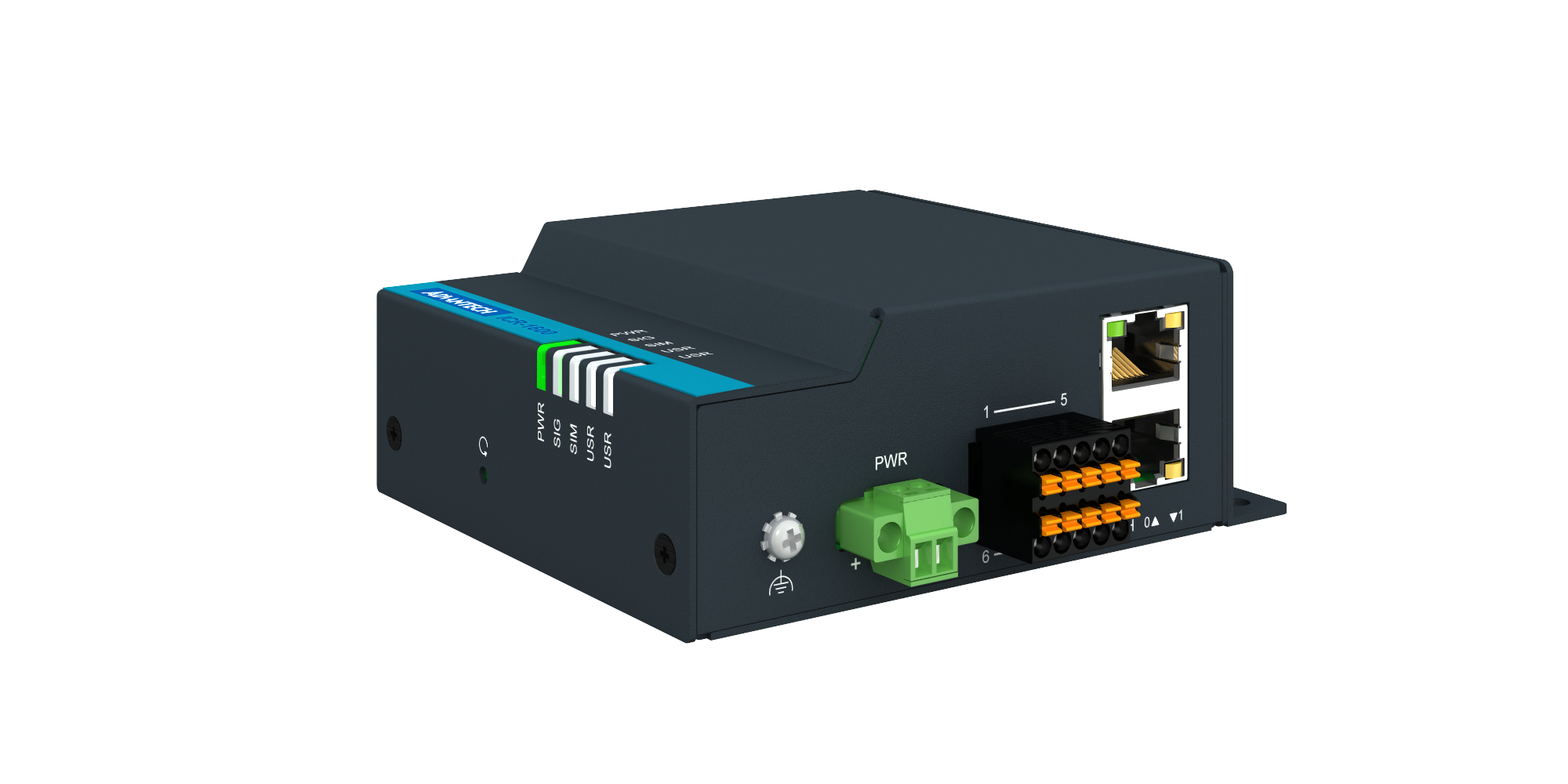

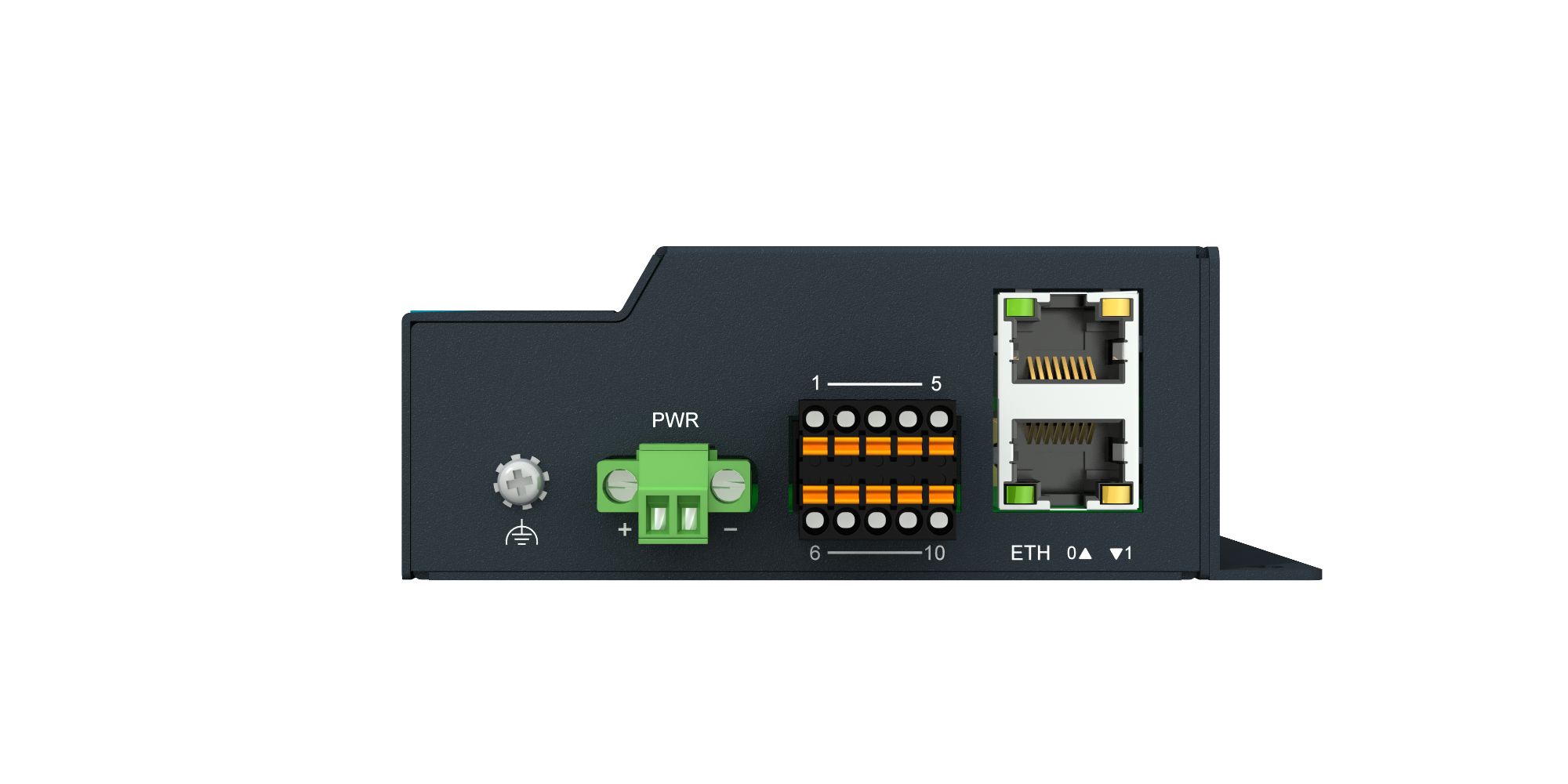

ICR-1642 – 2× Gigabit Ethernet, 2× SIM, 1× RS232, RS485, DI/DO

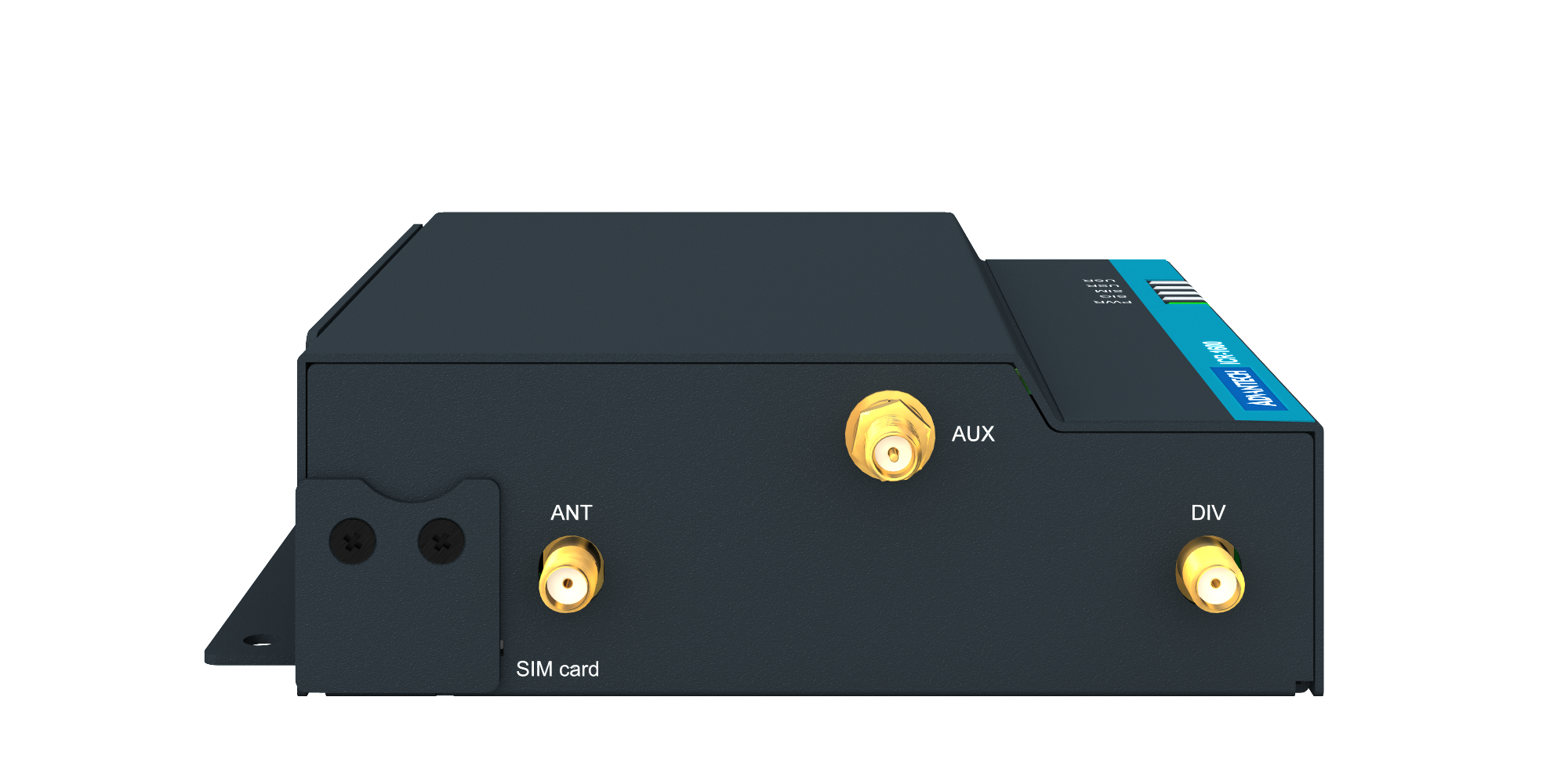

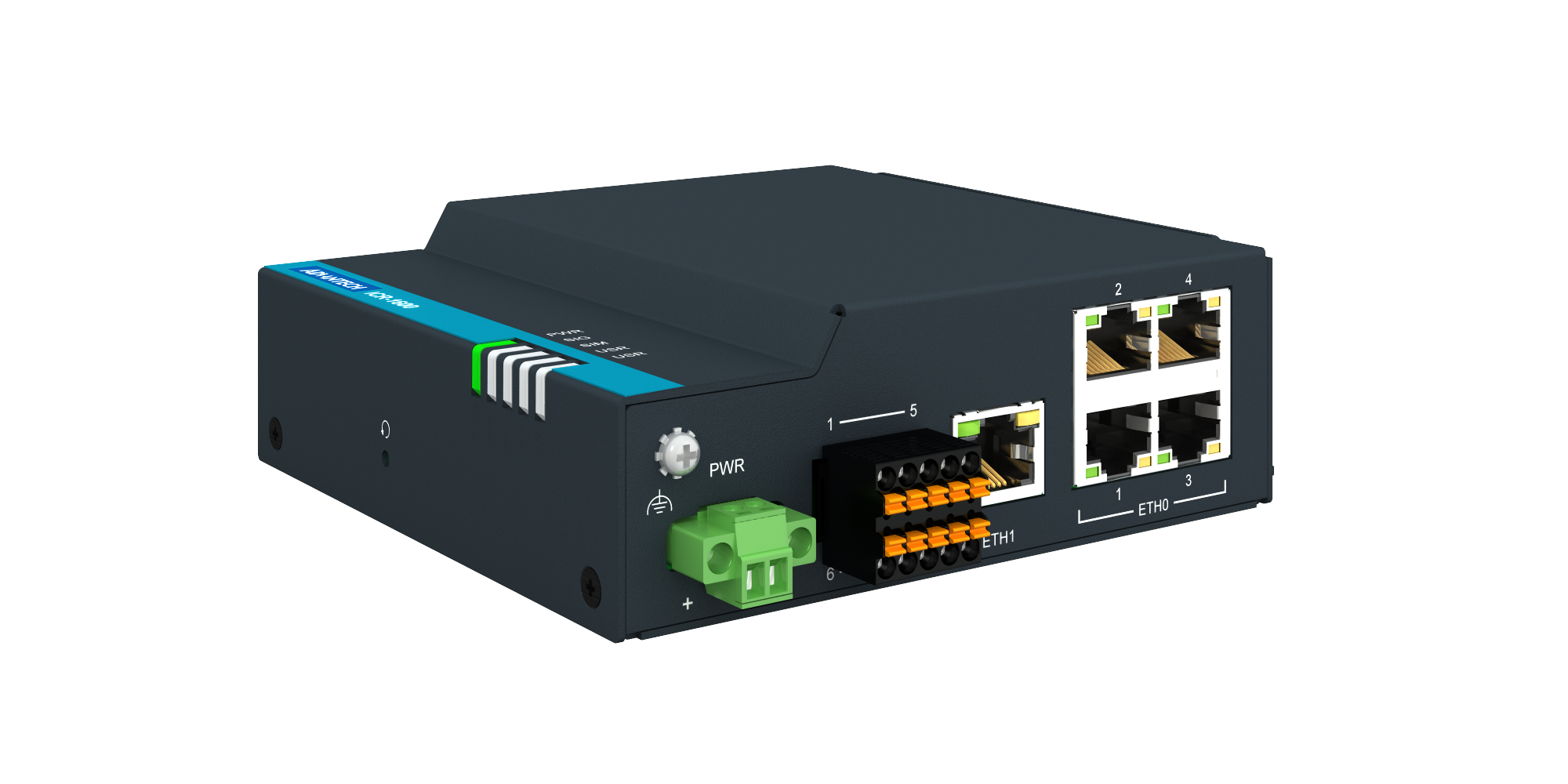

ICR-1645 – 5× Gigabit Ethernet, 2× SIM, 1× RS232, RS485, DI/DO, Volitelně WiFi 5 nebo GNSS

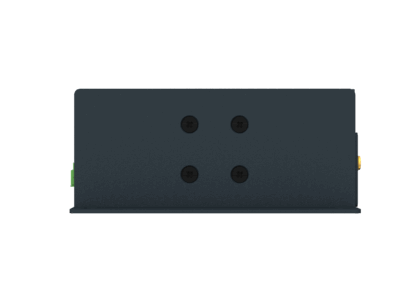

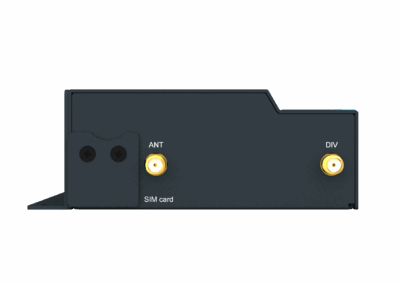

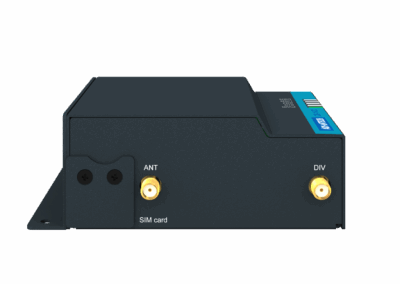

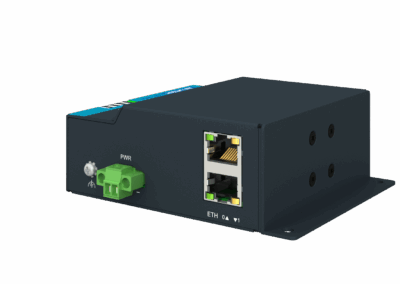

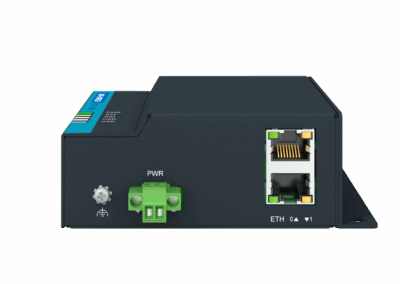

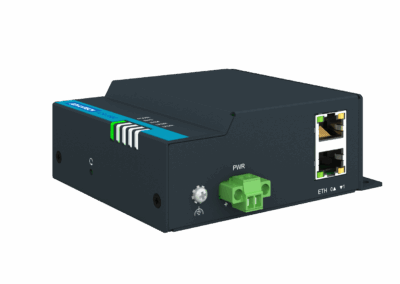

ICR-1602

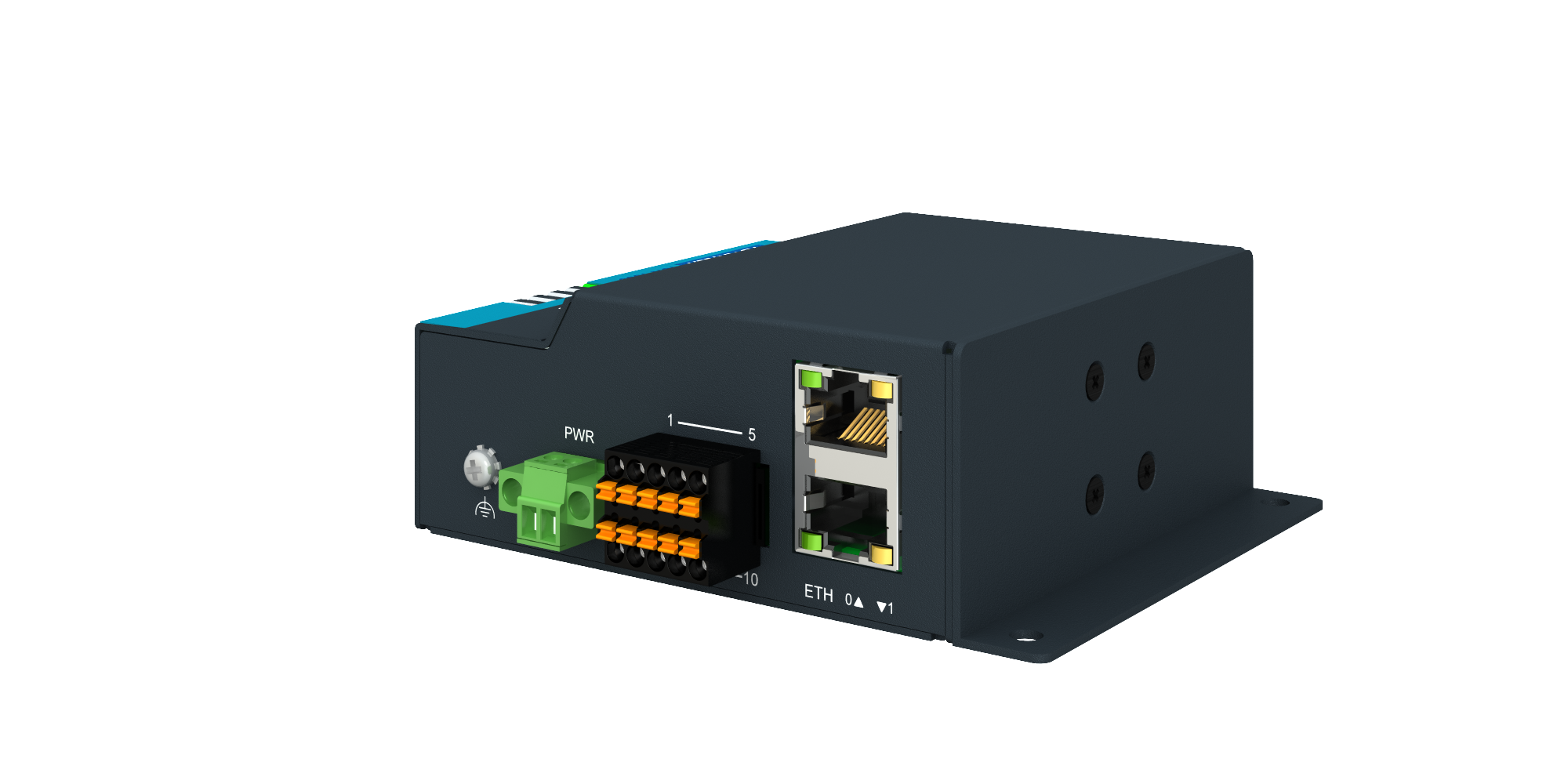

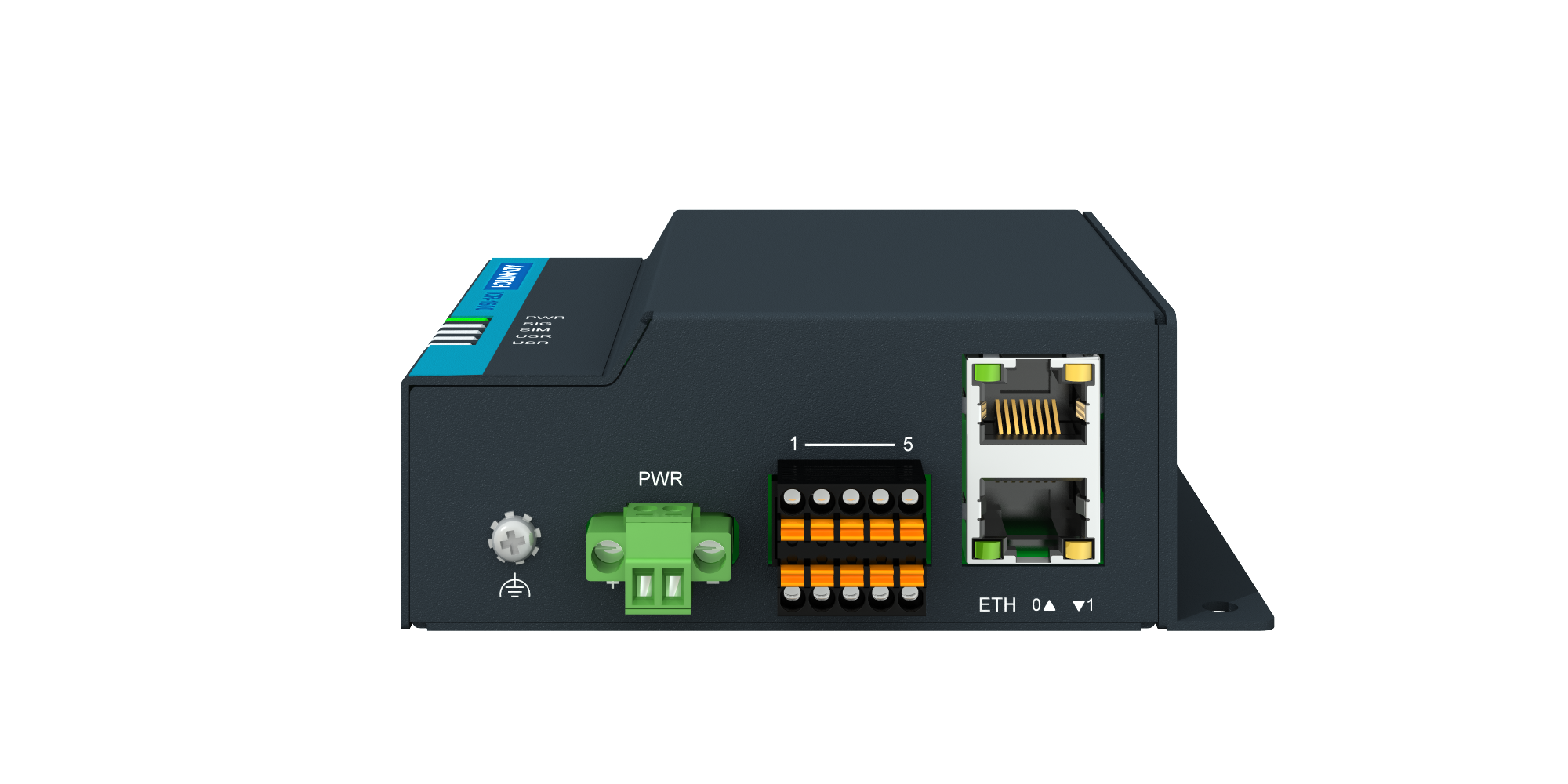

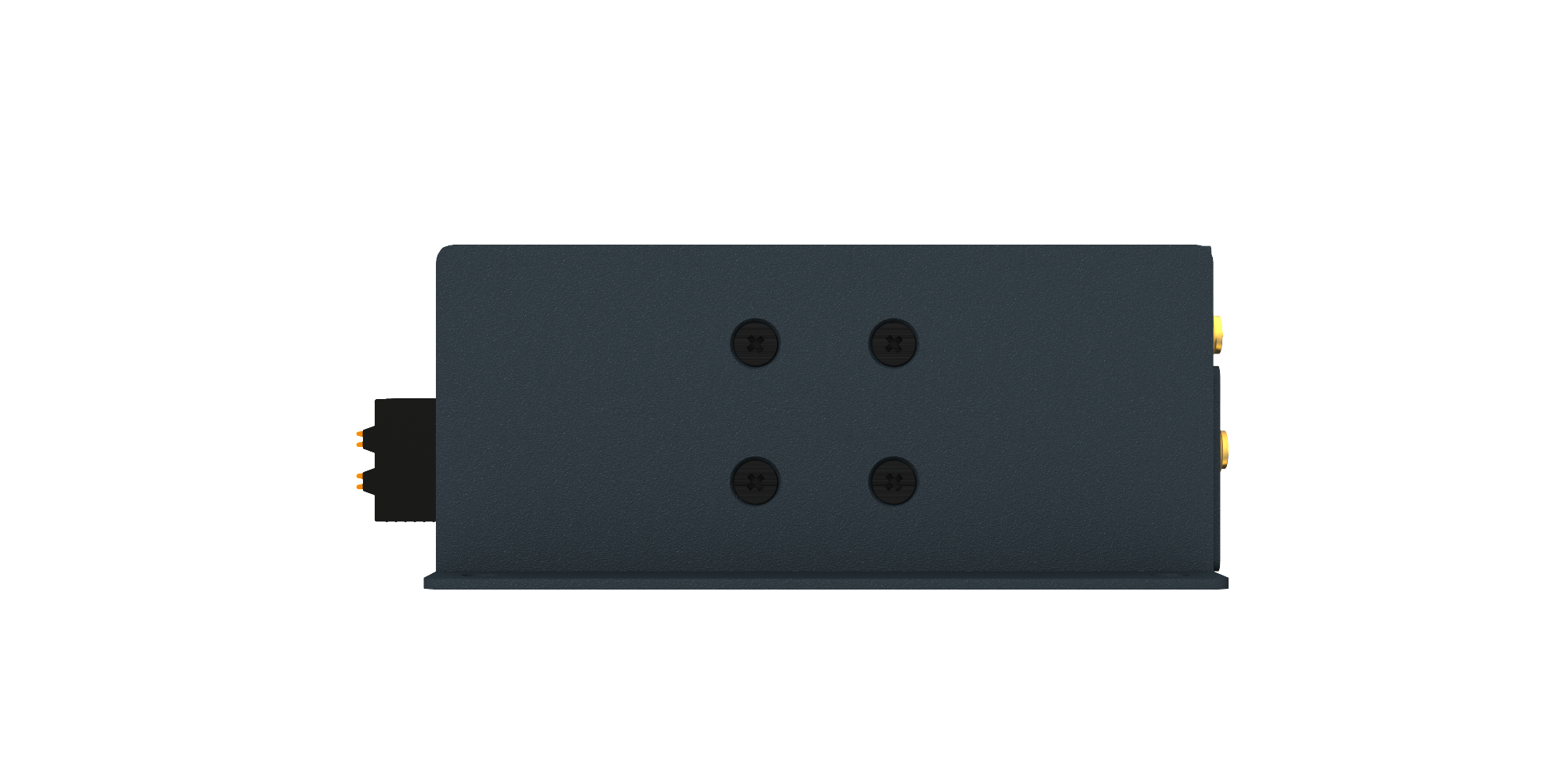

ICR-1642

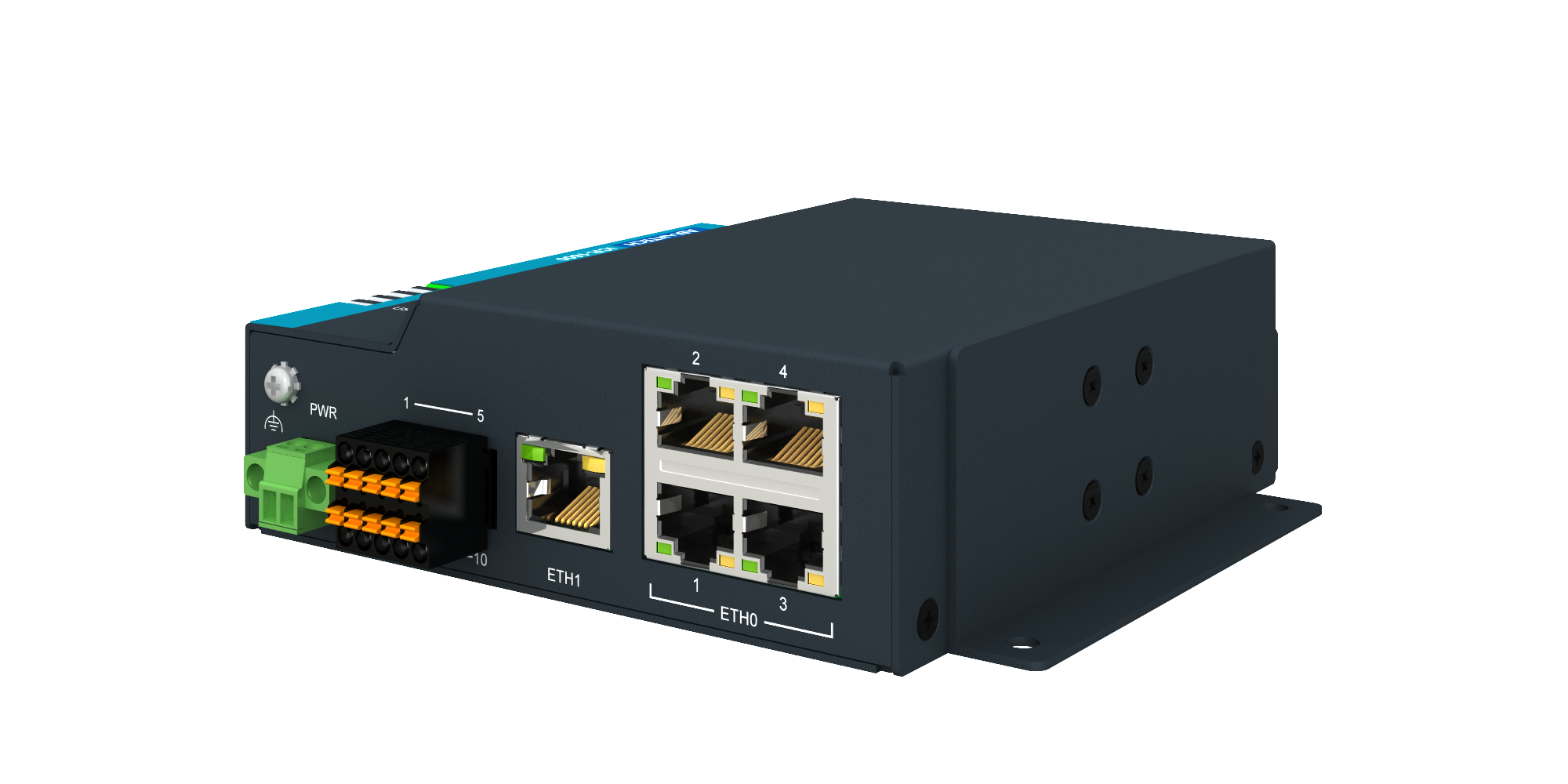

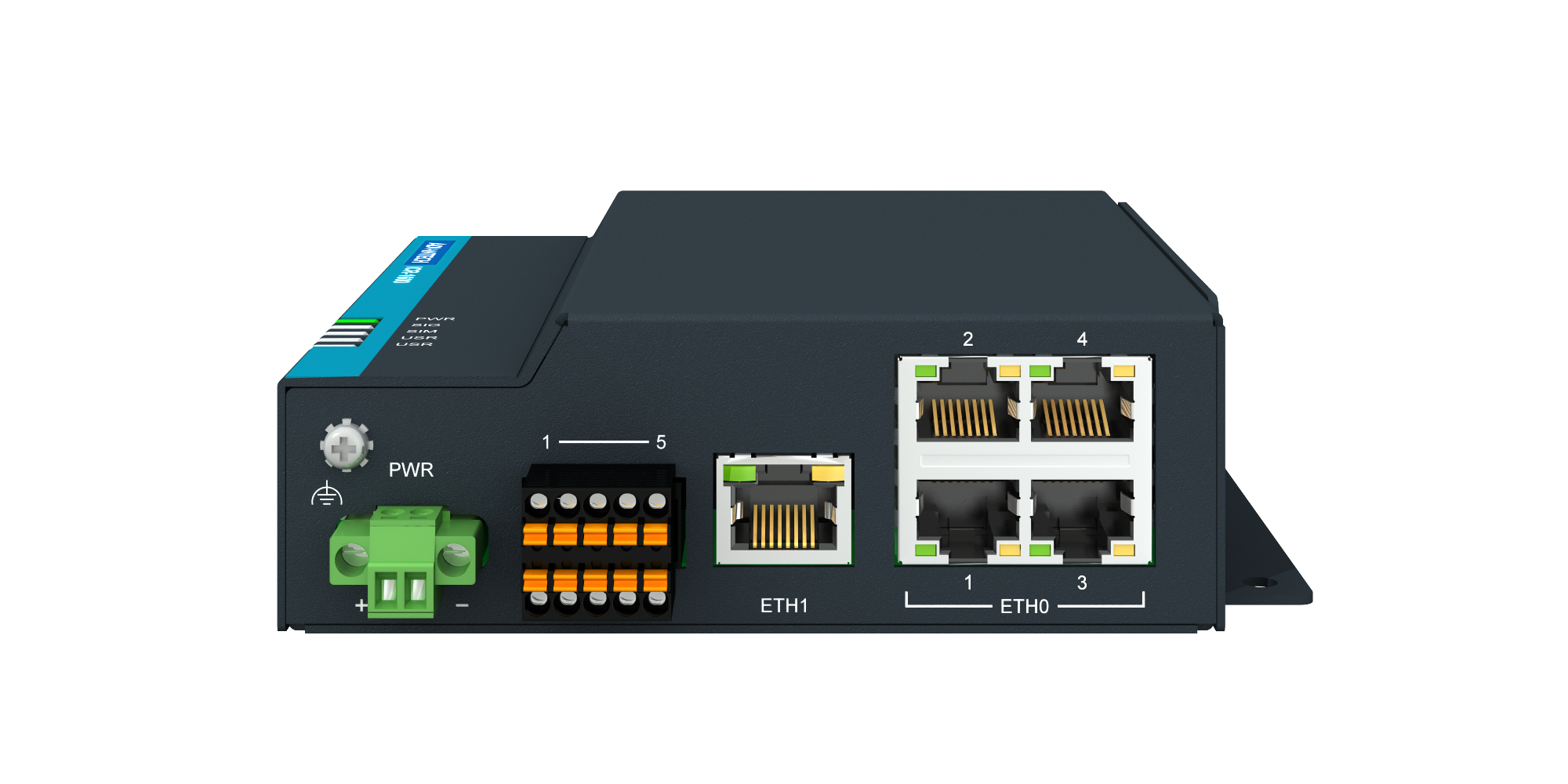

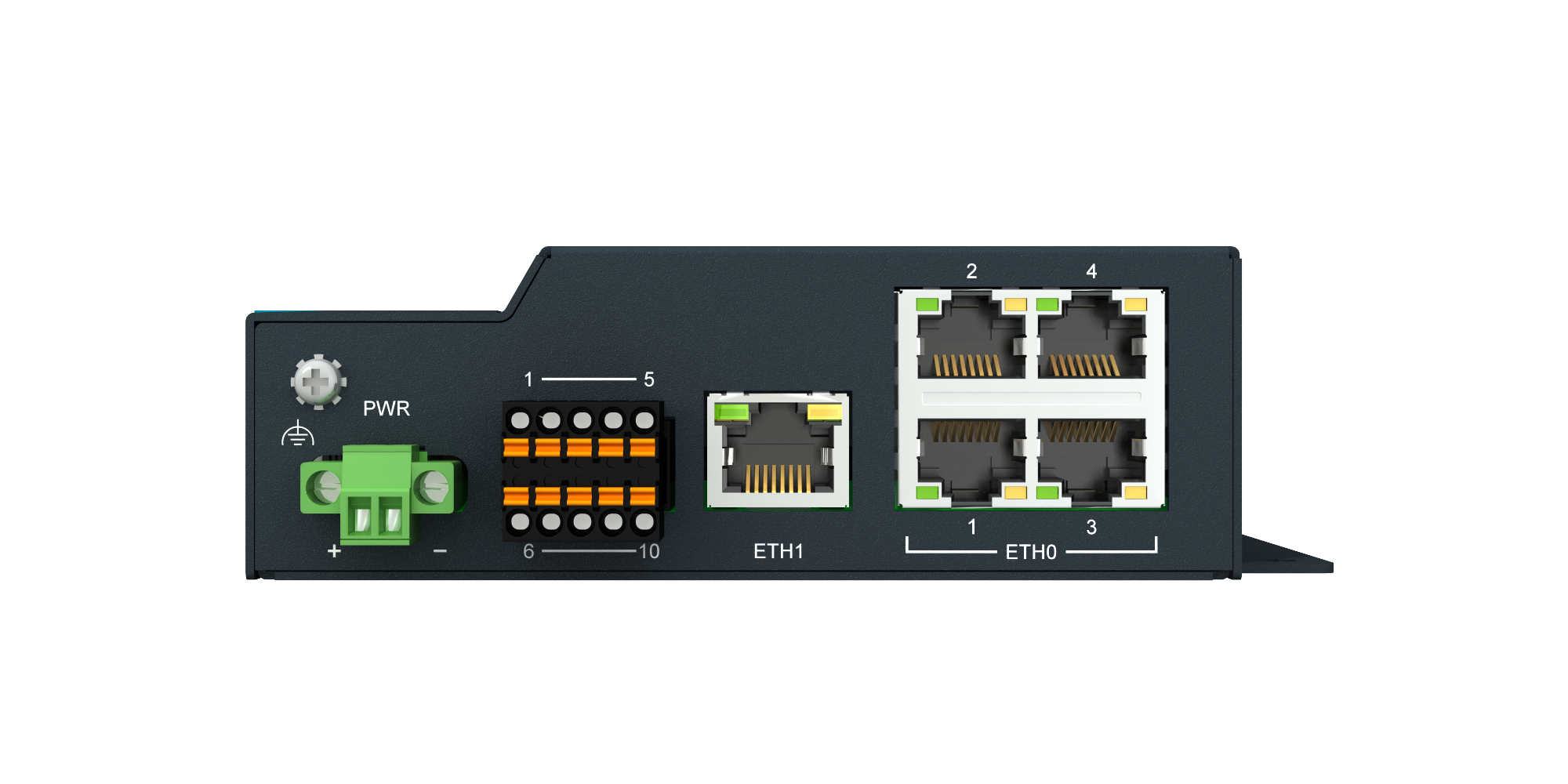

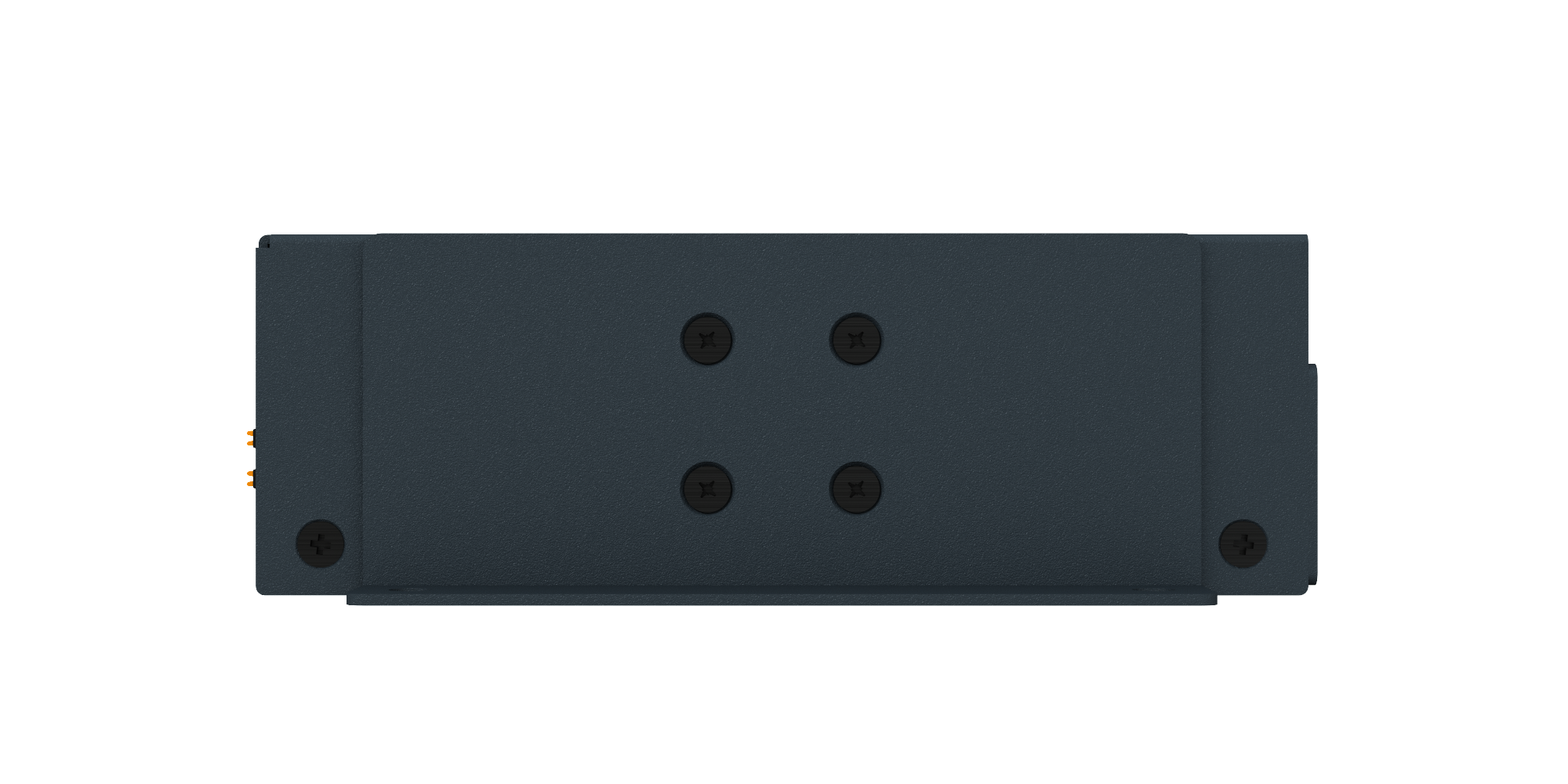

ICR-1645
Máte-li zájem o jednu z variant routerů ICR-1602, ICR-1642 nebo ICR-1645 pro specifické projekty,
kontaktujte našeho obchodního zástupce nebo naši technickou podporu.
Obecné informace
Vybavení routeru

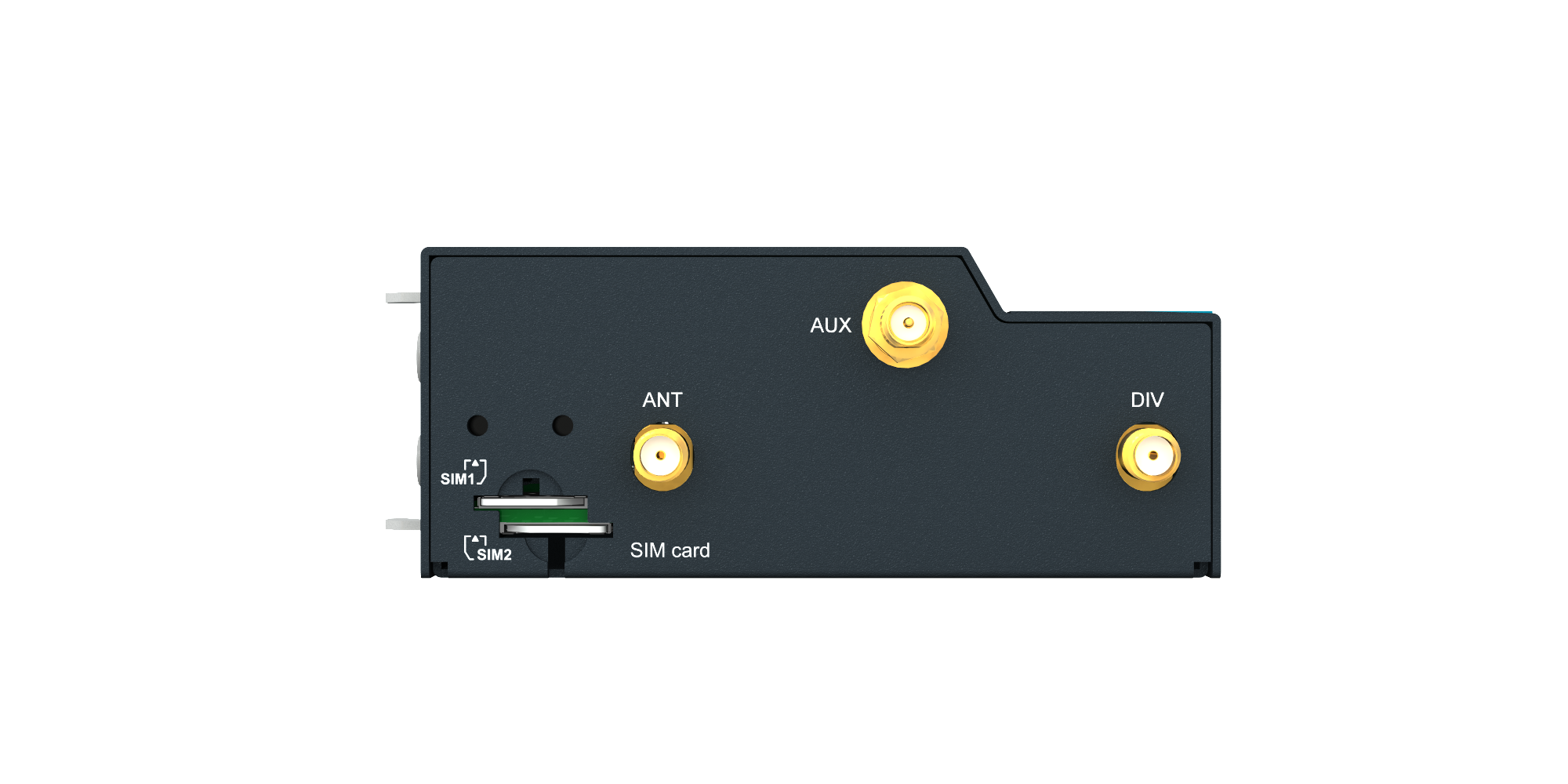

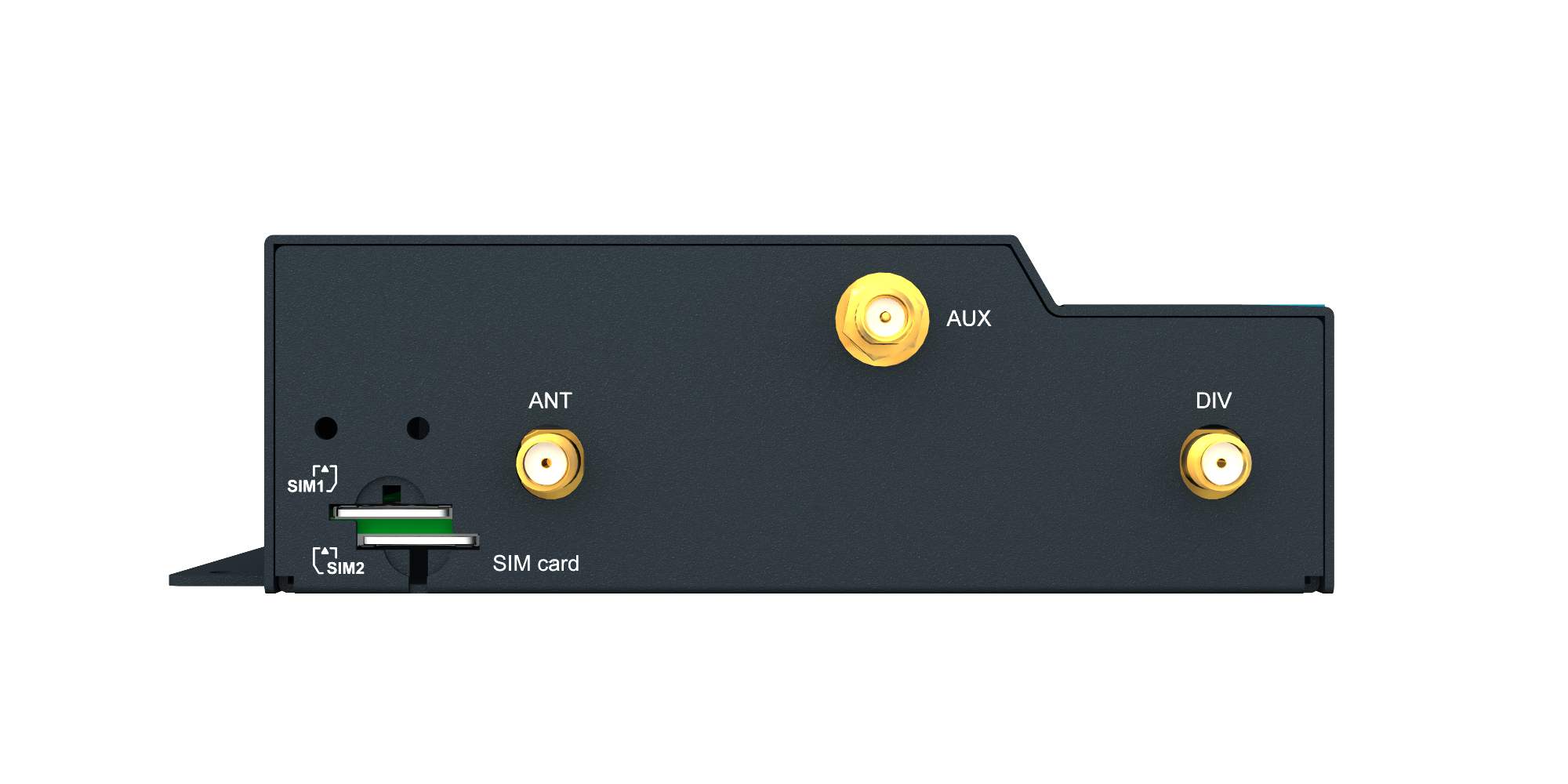

Všechny modely jsou standardně vybaveny minimálně dvěma (ICR-1602, ICR-1642) nebo pěti (ICR-1645) Gigabit Ethernet porty. Volitelné modely přidávají sériové porty RS232 a RS485 pro integraci s průmyslovými zařízeními, digitální vstup a výstup (1× DI, 1× DO). Varianty „W“/„G“ rozšiřují možnosti o rychlou WiFi 5 (IEEE802.11ac) popř. satelitní určování polohy GNSS. Dva sloty pro Mini SIM karty zajišťují mobilní zálohování, čímž routery posilují dostupnost připojení.

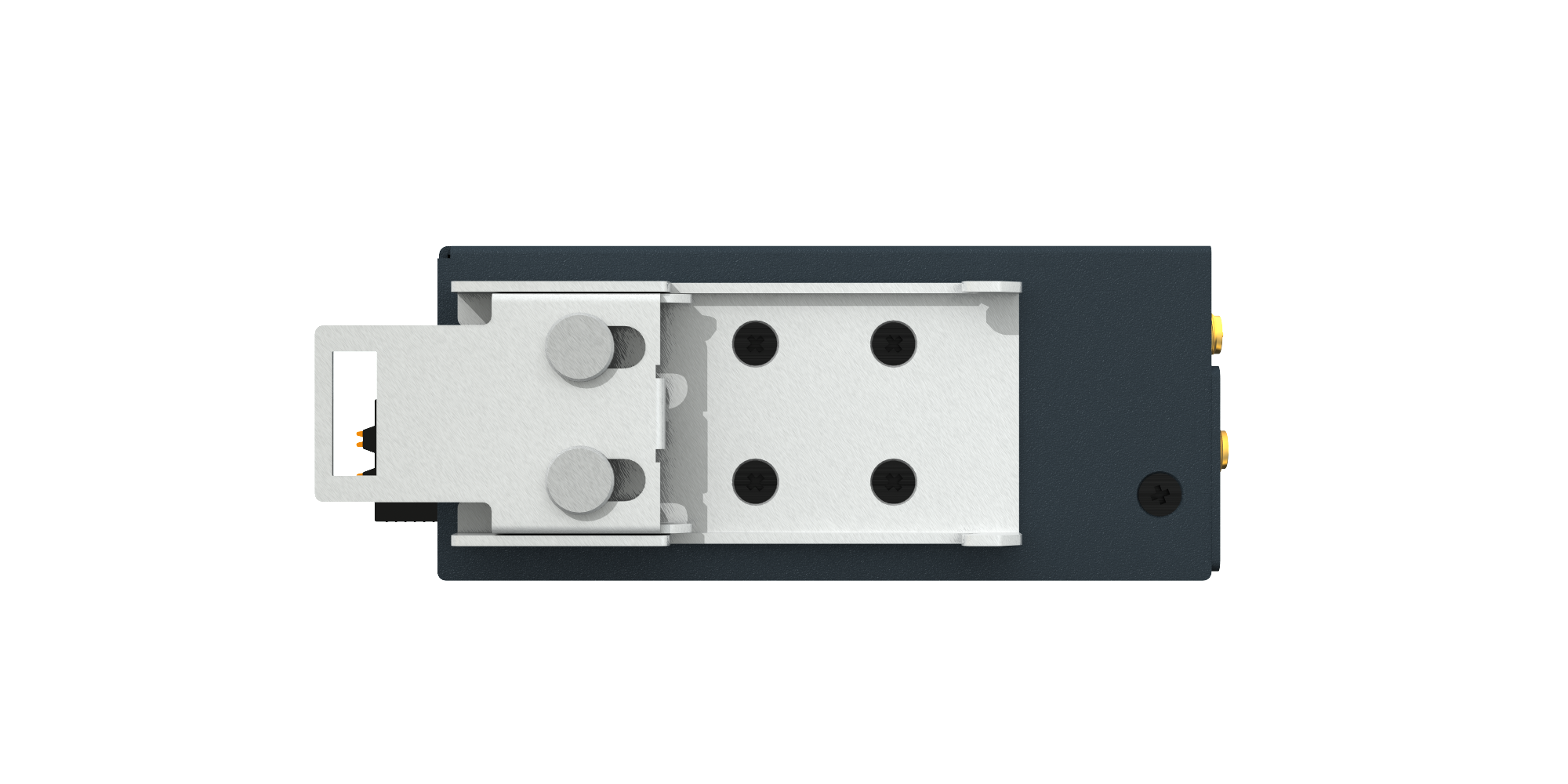

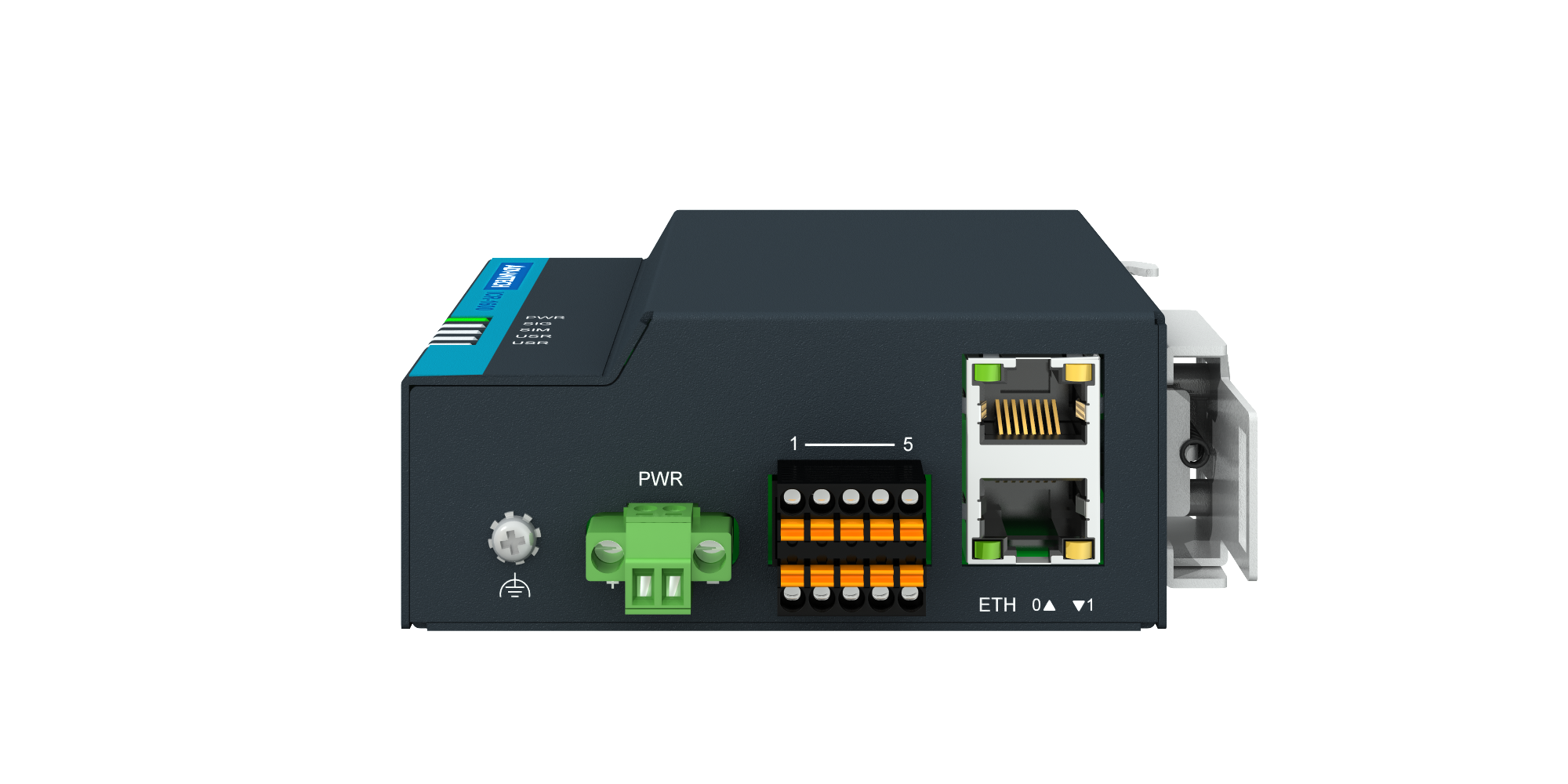

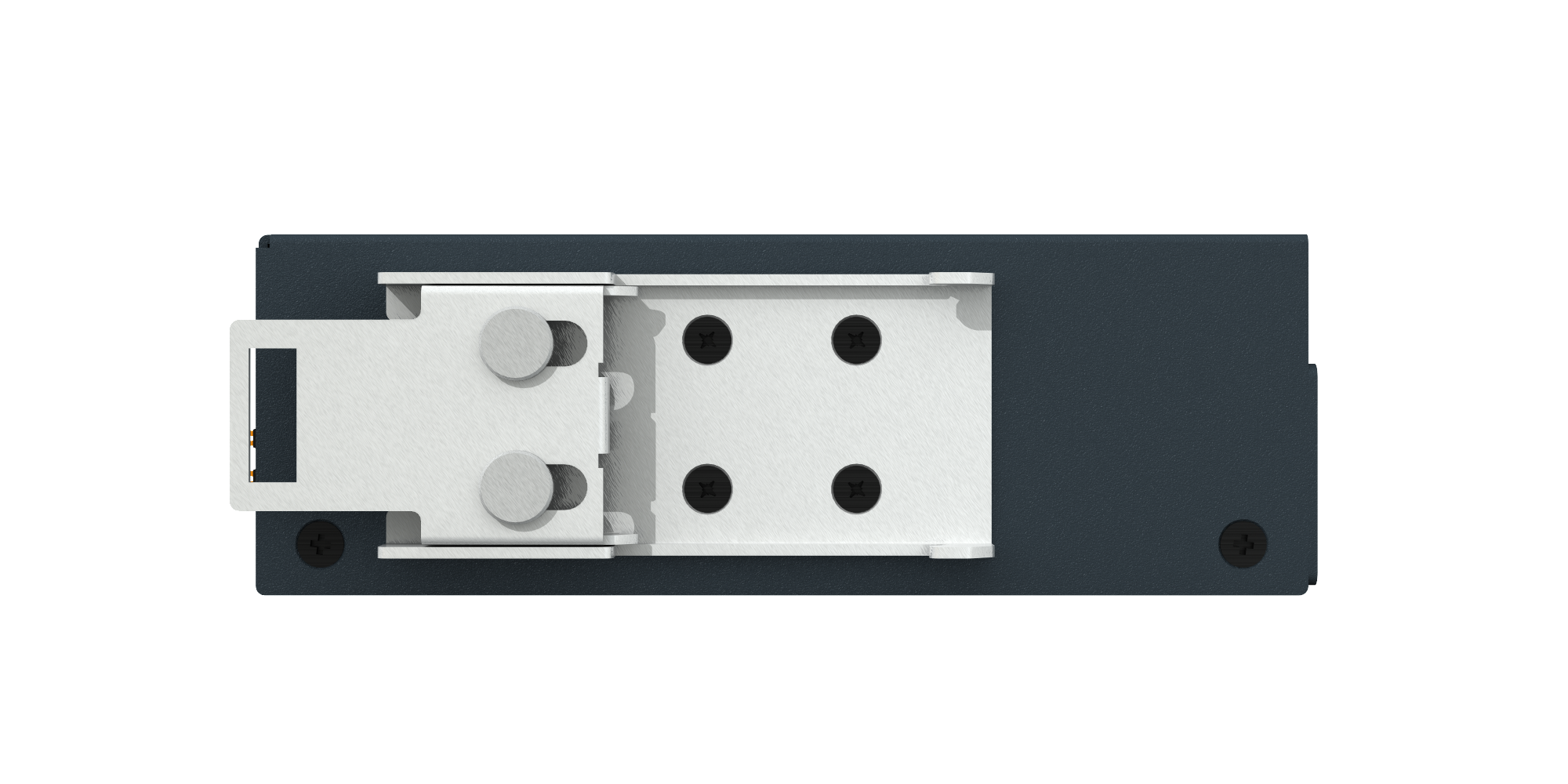

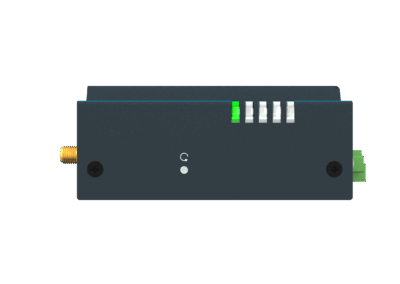

Přístroje je možné montovat na stěnu nebo pomocí volitelných sad na DIN lištu. Indikátory na čelním panelu signalizují stav routeru a sílu signálu.
Konfigurace a diagnostika
Routery lze jednoduše konfigurovat pomocí zabezpečeného webového rozhraní. K dispozici jsou detailní statistiky provozu, informace o síle signálu, systémové logy a mnoho dalších provozních údajů. Samozřejmostí je podpora VPN (IPsec, OpenVPN, L2TP) pro šifrovanou komunikaci.
Mezi další funkce patří DHCP, NAT, DynDNS, NTP, VRRP, ovládání přes SMS, vzdálené zálohování připojení, HW watchdog, diagnostické a obnovovací mechanismy (automatické připojení/obnovení). Výhodou je možnost nahrání vlastního SW v C++ nebo využití knihovny uživatelských aplikací (RouterApps).
Lze vytvářet a vzdáleně volit různé konfigurace (např. pomocí SMS nebo stavu digitálních vstupů), hromadně aktualizovat firmware nebo provádět vzdálenou správu přes systémy Advantech (WebAccess/DMP apod.).
Klíčové vlastnosti
Podporované technologie
LTE Cat.4 (2× SIM)
Procesor
Paměti
RAM – 256 MB, NAND Flash – 512 MB
(60 MB pro RouterApps, 26.7 MB pro data zákazníka data)
Dostupná rozhraní
až 5× Ethernet 10/100/1000
Volitelně 1× RS232/RS485, 1× DI/DO
Volitelně WiFi 5, GNSS
Rozsah napájecího napětí
9 až 48 V
Provozní rozsah teplot
-40 °C až +75 °C
Rozměry
ICR-1602, ICR-1642: 94 × 39 × 90 mm
ICR-1645: 116 × 39 × 113.5 mm
Váha
ICR-1602, ICR-1642: 331 g
ICR-1645: 468 g
